瀏覽器自帶分享功能也很好用哦~● 可打印1D,2D及文字和圖案;
● CO2、UV、綠光及光纖四種光源配置方式;
● 支持上下雙激光頭設計;
● 標配雙相機設計，即打即讀;
● 設備自帶煙塵偵測;
● 安全門設計，工作過程密閉，防止污染工作環境;
● 可選配雙軌;
● 可選配Z軸，打印高度更靈活;
● 標配外置吸塵系統;
● 高效率、高讀取率、易清潔維護。
TECHNICAL SPECIFICATIONS
|
型號 |
M2-900 |
M2-940 |
M2-945 |
M2-960 |
|||
|
刻印機光 |
CO2 |
UV |
Green |
Fiber |
|||
|
波長 |
10.6 (μm)【可選9.3μm】 |
355 (nm) |
532 (nm) |
1064 (nm)【中心波長】 |
|||
|
激光輸出功率(W) |
5 |
5 |
10 |
20 |
|||
|
激光點徑(μm) |
80, 110, 140 |
15 |
|
||||
|
掃描速度(mm/s) |
6,000 |
5,000 |
|
||||
|
重復定位精度(μm) |
±20 |
|
|||||
|
PCB上凈空(mm) |
25 |
|
|||||
|
PCB下凈空(mm) |
20 |
|
|||||
|
軌道高度(mm) |
900±50 |
|
|||||
|
條碼檢測系統r |
CCD 在線檢測 |
|
|||||
|
條碼類型 |
一維碼，二維碼，數字，字母及圖形 |
|
|||||
|
刻印材料范圍 |
樹脂、橡膠、塑料和紙張 |
樹脂、橡膠、塑料、紙張和金屬 |
|
||||
|
PCB厚度(mm) |
0.2 ~ 6 |
|
|||||
|
最小PCB尺寸(mm) |
50 × 50 |
|
|||||
|
最大PCB尺寸(mm) |
雙頭：500(X) x 450(Y) 翻板：350(X) x 350(Y) |
|
|||||
|
單軌工作區域(mm)
|
上頭: 280(X) x 580(Y) |
上頭: 215(X) x 580(Y) |
上頭: 240(X) x 580(Y) |
|
|||
|
下頭: 220(X) x 580(Y) |
下頭: 215(X) x 580(Y) |
下頭: 240(X) x 580(Y) |
|
||||
|
翻板: 280(X) x 420(Y) |
翻板: 235(X) x 420(Y) |
翻板: 260(X) x 420(Y) |
|
||||
|
雙軌工作區域(mm)
|
上頭: 280(X) x 260(Y) |
上頭: 215(X) x 260(Y) |
上頭: 240(X) x 260(Y) |
|
|||
|
下頭: 220(X) x 260(Y) |
下頭: 215(X) x 260(Y) |
下頭: 240(X) x 260(Y) |
|
||||
|
雙軌 |
可選 |
|
|||||
|
Z軸 |
可選 |
|
|||||
|
翻板功能 |
可選（與雙頭功能不能同時擁有） |
|
|||||
|
大相機讀碼 |
可選 |
|
|||||
|
智能識別 |
可選 |
|
|||||
|
雙激光光源（型號后加DH） |
可選（與翻板功能不能同時擁有） |
|
|||||
|
冷卻方式 |
風冷 |
風冷/水冷 |
風冷 |
|
|||
|
電源 |
220V / 單相/ 50Hz / 8A |
|
|||||
|
氣壓(bar) |
6 |
|
|||||
|
重量(kg) |
約600 |
|
|||||
|
外形尺寸(mm) |
800(W)×1,670(D)×1,435(H) (不含地腳) |
|
|||||

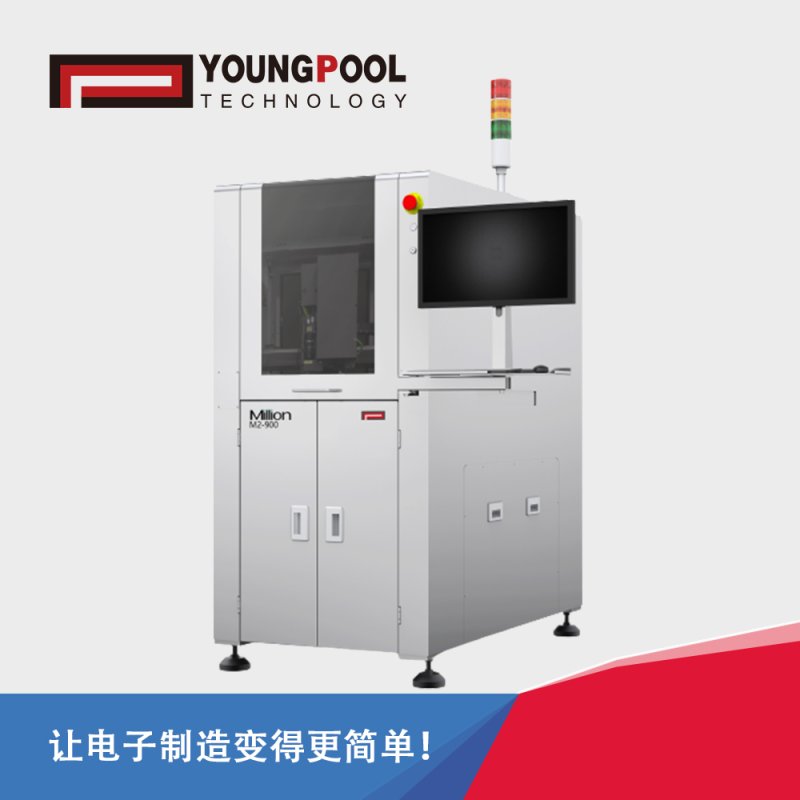

激光打標機圖片

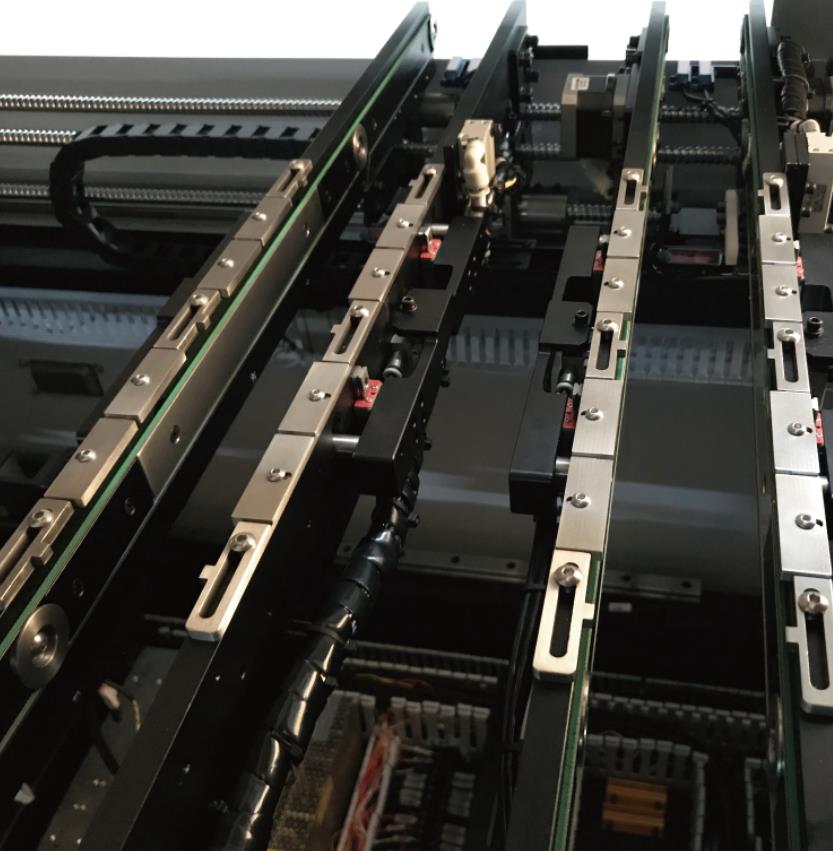

【雙軌設計】

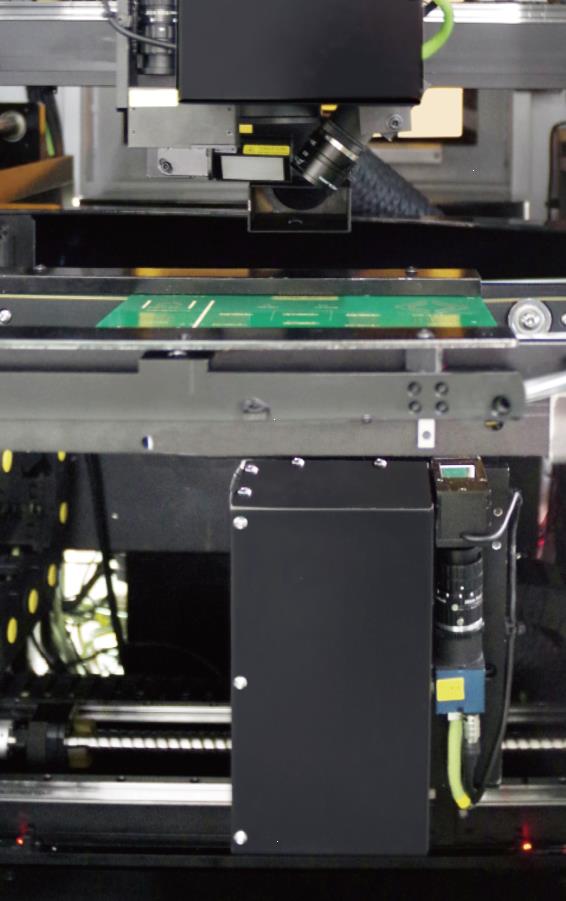

【雙頭設計】
設備尺寸
● 本產品目錄發布日期為2021年07月;
● 本型錄所記載的內容，如因機器改進則有變更的可能，如需詳細了解產品參數，請事先與洋浦科技或者本公司代理商取得聯系
● 可打印1D,2D及文字和圖案;
● CO2、UV、綠光及光纖四種光源配置方式;
● 支持上下雙激光頭設計;
● 標配雙相機設計，即打即讀;
● 設備自帶煙塵偵測;
● 安全門設計，工作過程密閉，防止污染工作環境;
● 可選配雙軌;
● 可選配Z軸，打印高度更靈活;
● 標配外置吸塵系統;
● 高效率、高讀取率、易清潔維護。
TECHNICAL SPECIFICATIONS
|
型號 |
M2-900 |
M2-940 |
M2-945 |
M2-960 |
|||
|
刻印機光 |
CO2 |
UV |
Green |
Fiber |
|||
|
波長 |
10.6 (μm)【可選9.3μm】 |
355 (nm) |
532 (nm) |
1064 (nm)【中心波長】 |
|||
|
激光輸出功率(W) |
5 |
5 |
10 |
20 |
|||
|
激光點徑(μm) |
80, 110, 140 |
15 |
|
||||
|
掃描速度(mm/s) |
6,000 |
5,000 |
|
||||
|
重復定位精度(μm) |
±20 |
|
|||||
|
PCB上凈空(mm) |
25 |
|
|||||
|
PCB下凈空(mm) |
20 |
|
|||||
|
軌道高度(mm) |
900±50 |
|
|||||
|
條碼檢測系統r |
CCD 在線檢測 |
|
|||||
|
條碼類型 |
一維碼，二維碼，數字，字母及圖形 |
|
|||||
|
刻印材料范圍 |
樹脂、橡膠、塑料和紙張 |
樹脂、橡膠、塑料、紙張和金屬 |
|
||||
|
PCB厚度(mm) |
0.2 ~ 6 |
|
|||||
|
最小PCB尺寸(mm) |
50 × 50 |
|
|||||
|
最大PCB尺寸(mm) |
雙頭：500(X) x 450(Y) 翻板：350(X) x 350(Y) |
|
|||||
|
單軌工作區域(mm)
|
上頭: 280(X) x 580(Y) |
上頭: 215(X) x 580(Y) |
上頭: 240(X) x 580(Y) |
|
|||
|
下頭: 220(X) x 580(Y) |
下頭: 215(X) x 580(Y) |
下頭: 240(X) x 580(Y) |
|
||||
|
翻板: 280(X) x 420(Y) |
翻板: 235(X) x 420(Y) |
翻板: 260(X) x 420(Y) |
|
||||
|
雙軌工作區域(mm)
|
上頭: 280(X) x 260(Y) |
上頭: 215(X) x 260(Y) |
上頭: 240(X) x 260(Y) |
|
|||
|
下頭: 220(X) x 260(Y) |
下頭: 215(X) x 260(Y) |
下頭: 240(X) x 260(Y) |
|
||||
|
雙軌 |
可選 |
|
|||||
|
Z軸 |
可選 |
|
|||||
|
翻板功能 |
可選（與雙頭功能不能同時擁有） |
|
|||||
|
大相機讀碼 |
可選 |
|
|||||
|
智能識別 |
可選 |
|
|||||
|
雙激光光源（型號后加DH） |
可選（與翻板功能不能同時擁有） |
|
|||||
|
冷卻方式 |
風冷 |
風冷/水冷 |
風冷 |
|
|||
|
電源 |
220V / 單相/ 50Hz / 8A |
|
|||||
|
氣壓(bar) |
6 |
|
|||||
|
重量(kg) |
約600 |
|
|||||
|
外形尺寸(mm) |
800(W)×1,670(D)×1,435(H) (不含地腳) |
|
|||||
激光打標機圖片

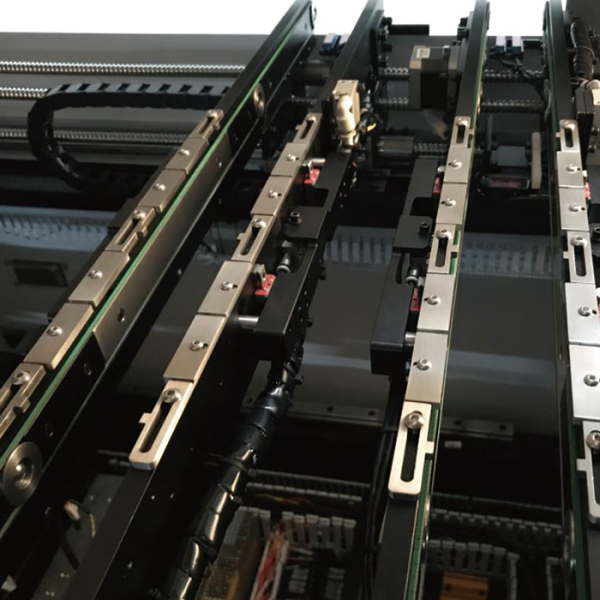

【雙軌設計】
